01
O equipamento
TELA
55 polegadas em retrato
Vidro antirreflexo dos dois lados, brilho suficiente para sol direto. A altura de leitura assume o cidadão em pé, a um ou dois metros.
ESTRUTURA
Alumínio com tratamento antipichação
Pintura eletrostática, sistema antivandalismo, sensor de inclinação com alarme de intrusão e vedação contra líquidos e poeira.
CLIMA
Ventilação e climatização internas
Projetado para operar 24 horas em condições adversas, com monitoramento e controle remotos em tempo real.
REDE
Hotspot wi-fi e NFC
O totem distribui internet na calçada e transfere rotas, ingressos e contatos para o celular por QR Code.
O totem é um corpo de alumínio integralmente removível sobre uma base chumbada permanente: a base recebe gerações sucessivas de equipamento sem nova intervenção no piso. O gabinete é estanque em IP66, com climatização ativa em circuito duplo — o volume interno é selado e recircula o próprio ar, enquanto um circuito externo independente troca calor com a rua. Os dois fluxos nunca se misturam. A pele de alumínio é a vedação; o revestimento em ACM trabalha como fachada ventilada, cortando a carga solar por efeito chaminé, e é uma camada cosmética sacrificial: pode ser trocada para renovar a identidade visual sem tocar na estrutura.

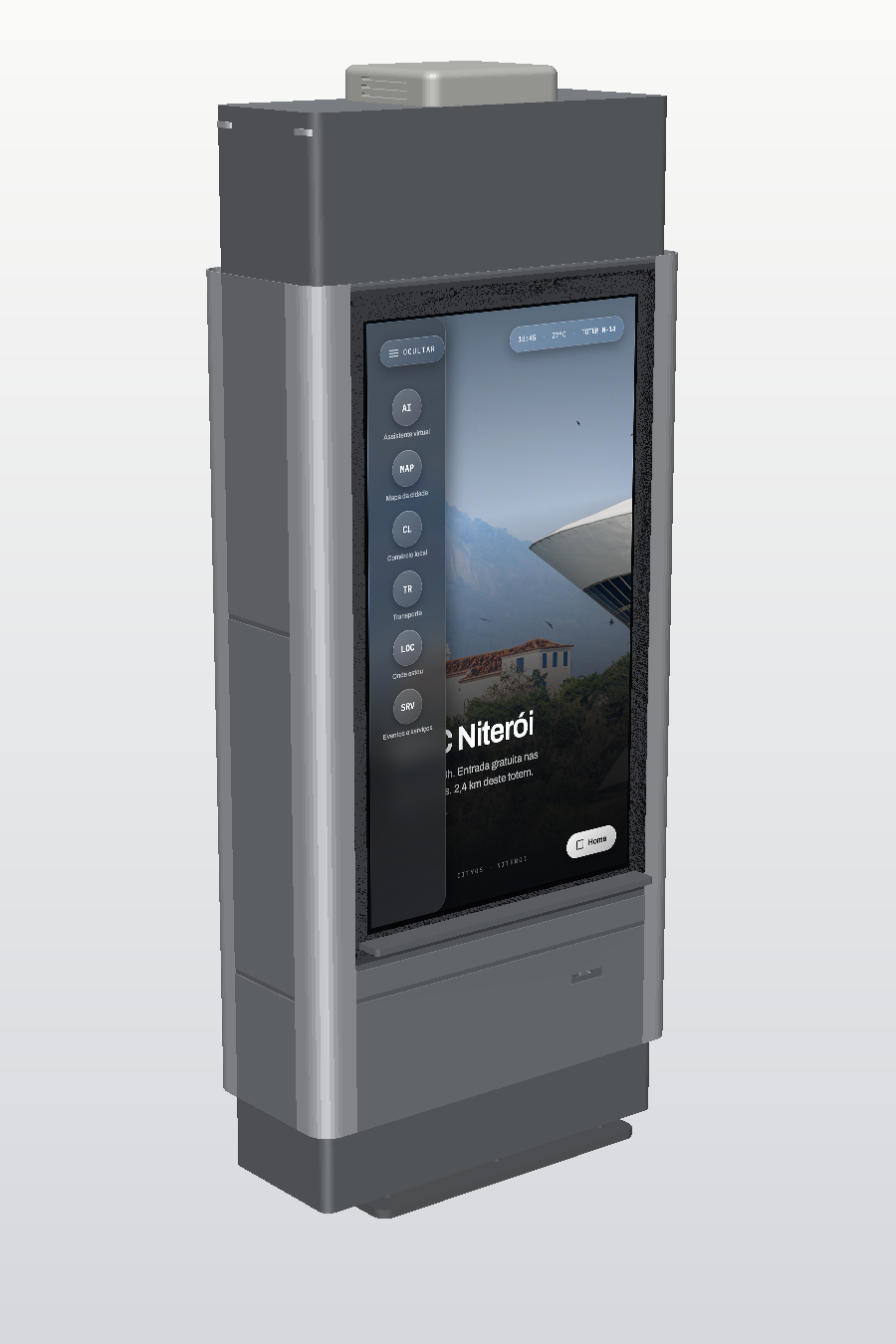

55" · UMA FACE
973 × 398 × 2258 mm
Acesso de manutenção por porta traseira integral: com a face de trás inteiramente aberta, todo o conteúdo fica ao alcance direto, como em um quadro elétrico. Placa de montagem fixa, sem chassi extraível. 336 kg instalado.

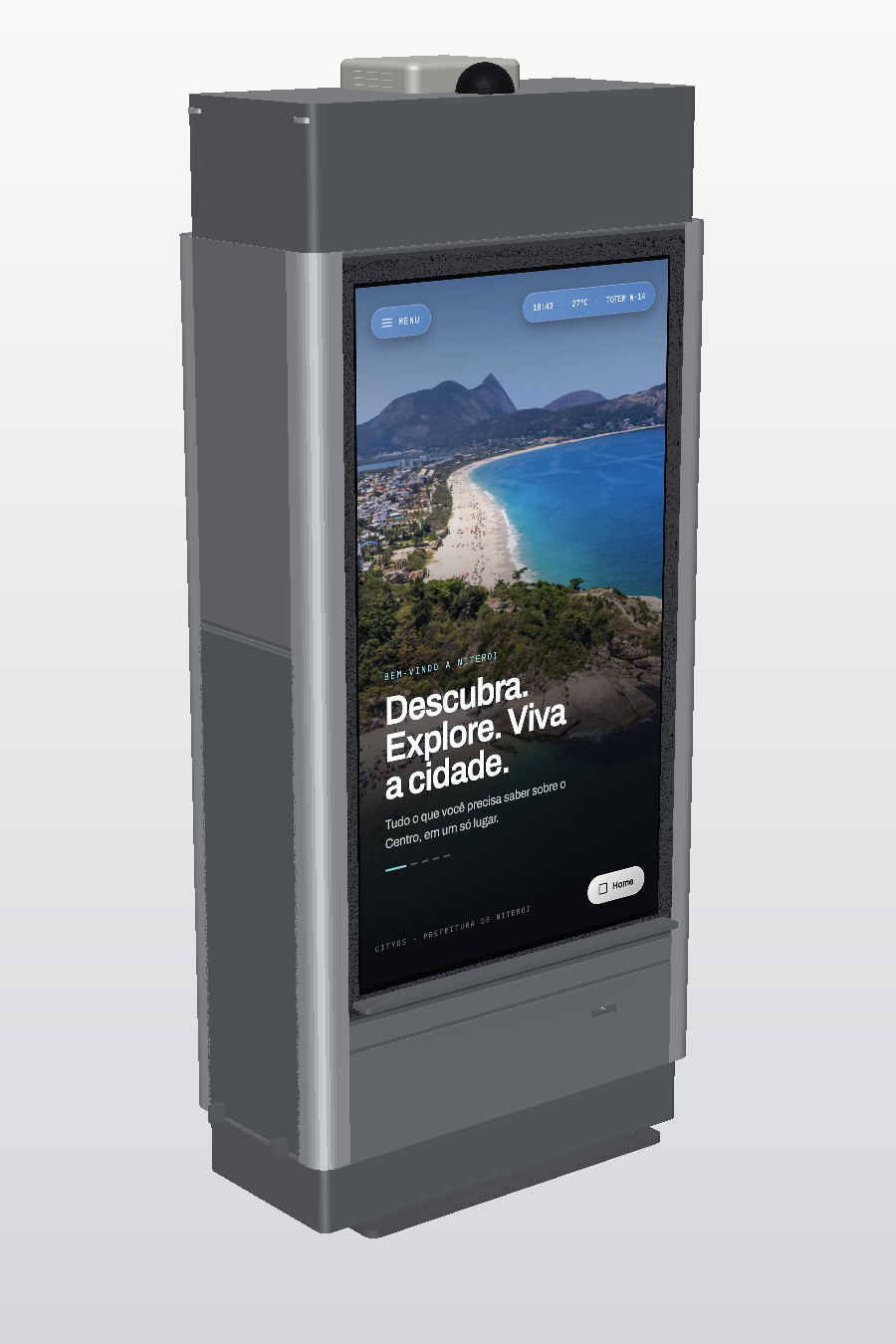

75" · DUAS FACES
1222 × 558 × 2700 mm
Tela nas duas faces, com acesso por porta lateral e chassi extraível — exige cerca de 700 mm de calçada livre à esquerda para manutenção. 659 kg instalado.
ESTRUTURA
Quadro em tubo de alumínio 6063-T6, pele 5052 e colunas de canto em inox 316L escovado
VIDRO
Laminado 8 mm antivandalismo, com touch capacitivo PCAP através do vidro
PROTEÇÃO
IP66, ambiente de -5 °C a 45 °C, projetado para litoral de alta agressividade (C5-M)
ENERGIA
220 V monofásica com no-break LiFePO4 para 15 minutos de operação
CONECTIVIDADE
Fibra óptica como principal e Starlink Mini como redundância, sob radome transparente a RF
VIDA ÚTIL
7,5 anos de operação com duas intervenções programadas; base chumbada para 20 anos ou mais
Cotas e massas do anteprojeto paramétrico Rev. 0. Dimensionamento estrutural, elétrico e térmico a ratificar por responsável técnico.
03
Acesso para todos
Um totem de calçada atende quem passa, e quem passa é todo mundo. As quatro barreiras que a interface precisa vencer, e como:
BARREIRAS VISUAIS
Modo de navegação por toque e som, para uso autônomo por pessoas com baixa visão ou cegueira.
MOBILIDADE REDUZIDA
Modo de acessibilidade que reposiciona os controles ao alcance de usuários de cadeira de rodas, pessoas de baixa estatura e crianças.
BARREIRAS AUDITIVAS
Vídeos em língua de sinais explicando o uso de cada módulo.
BARREIRAS COGNITIVAS
Conteúdo escrito em linguagem simples, com hierarquia visual clara e caminhos curtos até a resposta.
Totens urbanos interativos · Estado do Rio de Janeiro
